Паллетные стеллажи

Паллетные фронтальные стеллажи являются наиболее распространенной разновидностью складских стеллажей. Известны как стандартные паллетные стеллажи (под поддоны), так и нестандартные, которые предназначены для хранения особых видов продукции.
Для подавляющего большинства российских складов оптимальной является именно та схема расположения товара, которая реализуется при помощи установки фронтальных стеллажей. Обслуживание паллетных стеллажей производится в основном при помощи штабелеров или вилочных погрузчиков.
Их главная особенность состоит в наличии оперативного доступа к грузу в любой ячейке хранения, что крайне актуально для предприятий с широкой товарной номенклатурой.
Также в числе преимуществ паллетных стеллажей:
- большой выбор металлоконструкций, рассчитанный на различную нагрузку, высоту и количество ярусов;
- сборно-разборная конструкция рам и продольных балок. В случае необходимости Вы сможете самостоятельно изменять высоту каждого яруса, размер и количество секций хранения;
- надежное анкерное крепление к полу;
- наличие отбойников (защиты рамы или стойки);
- возможность использования в самых разных хранилищах.
Конструктивно паллетные стеллажи являются самыми простыми, они имеют всего два вида основных элемента - рамы из оцинкованных стальных профилей, являющиейся основой конструкции, и балки, окрашенной порошковой краской, являющейся главным несущим элементов конструкции, осюда вытекает высокая скорость изготовления и монтажа конструкции. Первый уровень поддонов, как правило, размещается непосредственно на полу под первым ярусом балок или также на балках, если стеллаж имеет всего два уровня хранения.
Если необходимо, то стеллажи для поддонов могут быть смешанного типа: в зависимости от технического задания на чать балок может укладываться настил из металла, фанеры или ДСП,  устанавливаться рольганги, ящики, выдвижные полки, специальные элементы.
Тип загрузки:
Разновидностью таких систем являются стеллажи двойной глубины, которые образованы не двумя, как обычно, а четырьмя спаренными рядами стеллажных рам.
Еще одна из разновидностей загрузки фронтальных паллетных стеллажей: узкопроходные стеллажи. Так называется система классических фронтальных стеллажей с очень узкими проходами (шириной 1,5...1,85 м), вдоль которых без поворотов перемещаются специальные штабелёры.
Комплектация:

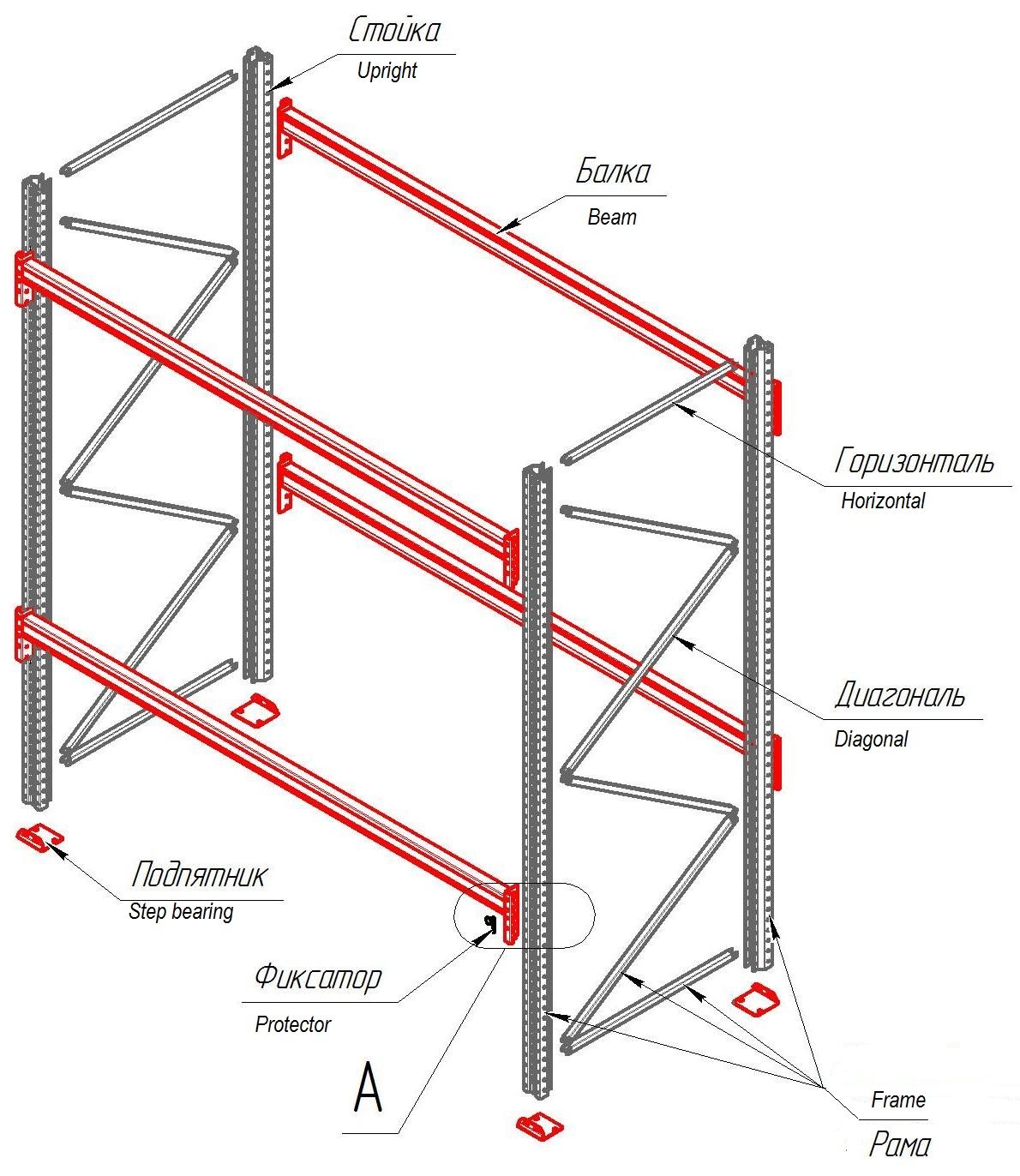

Стеллажи состоят из вертикальных рам и горизонтальных балок различной длины, комплектуются фиксаторами, предохраняющими горизонтальные балки от случайного выбивания их вилами погрузчика.
Фронтальные стеллажи устанавливаются в линию неограниченной длины, с любым количеством ярусов и возможностью регулирования балок по высоте с шагом 50 и 75 мм (зависит от профиля).
Стеллажи обладают высокой несущей способностью, рассчитываются на различные нагрузки (до 5 000 кг на пару балок и до 21 000 кг на секцию).

Вертикальные рамы:

Вертикальные рамы состоят из 2 стоек, соединенных между собой горизонталями и диагоналями, на каждой стойке имеется подпятник. Имеются 2 типа перфорации вертикальных стоек:

  • На базе итальянского профиля (вертикальная перфорация), шаг перфорации 50мм, размер профиля стойки 120х80мм, толщина используемой стали 2мм.
  • На базе французского профиля (клиновая перфорация), шаг перфорации 75мм, размер профиля стойки 100х80мм, толщина используемой стали 1,5мм и 2,0мм.

Размер профиля:

120x80 мм

100x80 мм

Толщина стали:

2 мм

1,5 и 2 мм

Шаг перфорации:

50 мм

75 мм

Марка стали:

Cт3 хк

Cт3 или 350 хк

Макс.нагрузка на уровень до:

5 300 кг

3 500 кг

Макс.нагрузка на секцию до:

21 000 кг

18 000 кг

Форма зацепа:

вертикальная

клиновая

Кол-во" зубьев" зацепа:

5

3


Грузоподъёмность рамы зависит от расстояния между ярусами балок и(или) от пола до первого яруса балок.
Максимальная грузоподъемность рамы для стоек из стали Ст3 ГОСТ 16523-97 и стали S355MC EN10149-2 — 21 000 кг.



Нагрузочные способности стоек:

Стойка

Высота от пола 1-й балки/Q на секцию в кг (без учета груза на полку

до 1,95 м

до 2,0 м

до 2,1 м

до 2,2 м

до 2,3 м

до 2,4 м

до 2,5 м

до 2,6 м

120х80х2,0 мм

21000

21000

21000

21000

20000

19100

17750

16400

100х80х1,5 мм

13700

13000

11800

10750

9850

9050

8300

7700

100х80х2,0 мм

18400

18400

17150

15600

14300

13100

12100

11200


Балки:

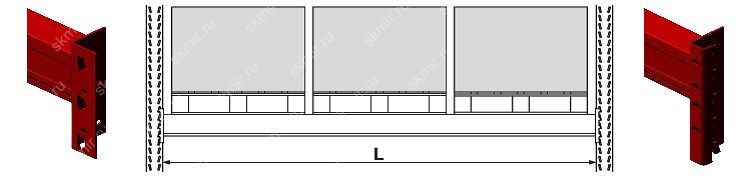

Балки крепятся к стойкам на зацепы, вставляющиеся в пазы перфорации стойки. Данная система является сборно-разборной и позволяет при необходимости оперативно изменять высоту горизонтальных балок. Балки комплектуются

Стандартные длины балок подобраны исходя из размеров самых распространенных типо-размеров используемых поддонов:

  • евро 1200х800мм,
  • финские 1000х1200мм,
  • американские 1200х1200мм.

Тип профиля и толщина стали подбираются исходя из заданных нагрузок на 1 уровень балок.

Максимально допустимая грузоподъемность пары балок рассчитаная при условии равномерного распределения статической нагрузки, зависит от сечения профиля и длины пролета.

L/Q



1806

2300/2700

2500/3200

3500/4100

4400/4400

4500

2226

1850/2250

2050/2650

2900/3300

3600 /4200

4500

2706

1400/1650

1550/1950

2400/2700

3000/3450

4000

3306

900/1100

1000/1300

1750/2000

2400/2800

3300

3606

750/950

850/1100

1450/1700

2200 /2500

3000

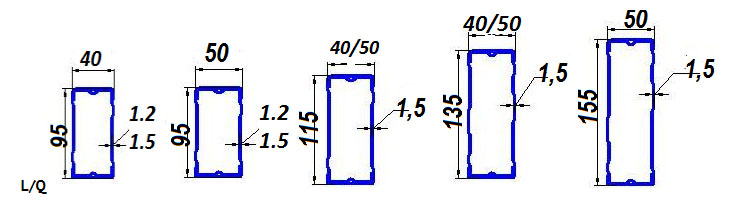

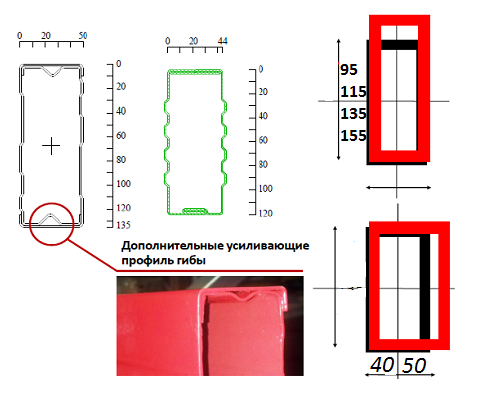

 Форма профиля балки

Увеличение высоты профиля - наиболее эффективный способ повысить грузоподъемность балки. Каждые 10-15мм дают дополнительные 20% к несущей способности балки. Величина прогиба балки под нагрузкой уменьшается на 40-50%.

Увеличение глубины профиля - дает прирост грузоподъемности в размере около 2% на каждый 1мм глубины. Чем больше горизонтальная плоскость, тем надежнее расположение груза на стеллаже.

Стандартные паллетные сталлажи комплектуются дополнительными элементами:
- поперечные балки;
- металлические полки;
- ограничитель положения поддонов;
- соединитель ряда;
- защита ряда;
- защита угловая;
- защита фронтальная.
